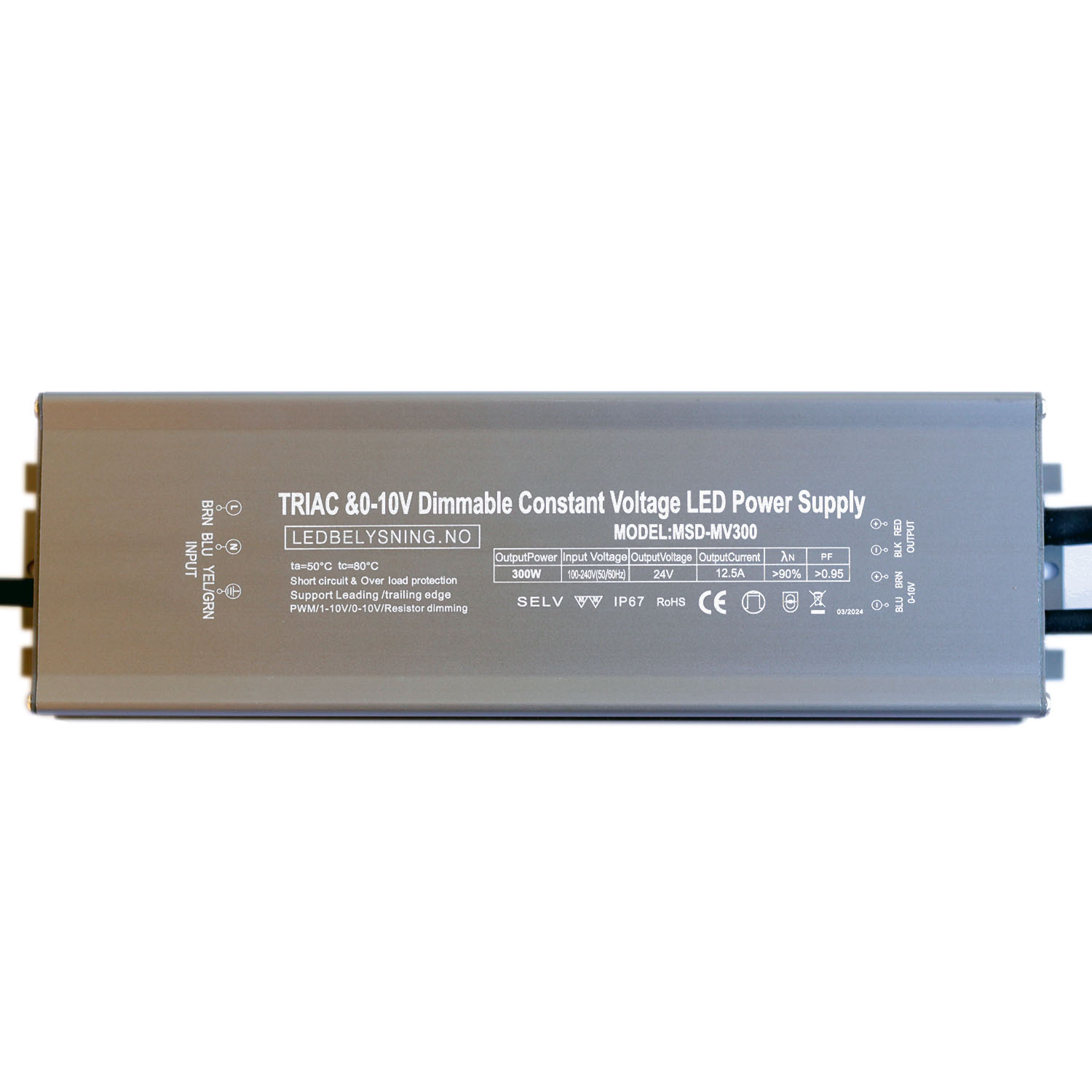

24V LED-driver 5-i-1 dimming

24V LED driver gir konstant 24V DC på spenningsutgangen. Driveren kommer i IP-klassifisering 67 og egner seg for innen- og utendørsmontasje. Dimmeområde fra 0-100% vha. 0/1-10V dimming, potensiometer eller fase-/faseavsnitt-dimming.

Nullstill
HOLD MEG OPPDATERT Hvis vi får inn produktet igjen, sender vi deg en e-mail.
Produktnummer: I/A Kategori: Stikkord: , , , , ,

Beskrivelse

24V LED driver gir konstant 24V DC på spenningsutgangen. Driveren kommer i IP-klassifisering 67 og egner seg for innen- og utendørsmontasje. Dimmeområde fra 0-100% vha. 0/1-10V dimming, potensiometer eller fase-/faseavsnitt-dimming.

For mer detaljert info, se datablad:

Tilleggsinformasjon

IP-grad

Effekt

100W, 150W, 200W, 300W

PWM

Ja, Nei

Forskrift om elektrisk utstyr

Vi er etter Forskrift om elektrisk utstyr §21 pliktig til å informere våre forbrukere at installasjons-materiell ment for å kunne inngå i et fast elektrisk anlegg kan kun installeres av en registrert installasjons virksomhet. Unntatt er elektrisk materiell som utelukkende er ment for bruk i faste teleinstallasjoner, og elektrisk materiell som forbruker selv lovlig kan installere.

FAQ

Hvor må jeg plassere driveren?
Se svar

Drivere med IP-grad 20 må plasseres på en tørr plass, borte fra vann og fukt. Videre bør driveren plasseres på en måte som gjør at den får spredd bort varmen. Typiske plasser for en driver er sikringsskap, downlightkasse, kjøkkenskap, baderomsmøbel, o.l.

Drivere med IP-grad 67 tåler å stå ute i regn, men ikke fastmontert i vann. Husk at koblingen også må være vanntett.

NB: Driveren kan bli varm og må ikke tildekkes.

Hvor lang er leveringstiden?
Se svar

Vi jobber for å få sendt ut varer mandag, onsdag, og fredag. PostNord henter varene dagen etterpå, og fra der tar det ca. 2-5 dager før mottak, avhengig av hvor i landet det skal leveres til.

Aluminiumsprofiler har ca. 2-3 dager lengre leveringstid enn andre produkter.

Ved bestilling av profiler og andre ting, så sender vi ofte i forskjellige kolli. Dette betyr at du kan motta LED-striper og strømforsyning flere dager før profilene ankommer. Har fremdeles ikke profilene ankommet etter ~10 dager ber vi deg ta kontakt med oss på Salg@Ledbelysning.no

Kan jeg koble til driveren i stikkontakten?
Se svar

Vi har denne typen som går direkte i stikkontakten.

Alternativt vil drivere i IP67 ha en ledning som stikker ut av driveren. Denne kan påmonteres en schuko-kontakt som går rett i stikkontakten.

For drivere uten ferdigtilkoblet ledning (IP20-drivere) kan det monteres en egnet kabel og deretter en schuko-kontakt på denne.

Trenger jeg strømforsyning/driver?
Se svar

Ja, alle LED-striper med spenning oppgitt til annet enn 230V krever en LED-driver som omgjør 230V vekselstrøm, til 12V, 24V, (osv..) likestrøm.

Hvor stor effekt må jeg ha på strømforsyningen?
Se svar

Det avhenger av effekten på LED-stripen du skal benytte (ref. antall watt per meter), og totalt antall meter som skal tilkobles. I tillegg anbefales det å legge til ca. 20-30% restkapasitet for å ikke kjøre driveren alt for hardt, da mange plasseres på plasser som ikke gir optimal kjøling. Regnestykket blir derfor: antall watt per meter * antall meter * 1,3 (restkapasitet) = anbefalt driverstørrelse. Eksempelvis med en LED-stripe på 10 meter, med oppgitt effekt på 9,6W/m, vil gi en anbefalt driverstørrelse rundt: 10m*9,6W/m*1,3 = 124,8W. Siden det er vanskelig å finne en driver på nøyaktig 124,8W vil vi anbefale å runde opp til neste tilgjengelige driverstørrelse. Blir den montert ute, eller med god kjøling, kan det gjøres et valg på å ha mindre restkapasitet, og velge en driverstørrelse som er større en 10m*9,6W/m = 96W, som er minstekravet for å drive LED-stripen.

Hvordan kobler jeg mellom driver og LED-stripe?
Se svar

Ta en titt her for å se ulike tilkoblingsmåter.

Makslengde ved tilkobling i kun én ende er oppgitt spesifikt for hver variant. Ved strekk som overstiger makslengde, må LED-stripen ha mer enn én tilførsel/ledning (f.eks.: en tilkobling i hver ende, eller en i hver ende og en på midten).

Kabel mellom driver og LED-stripe bør alltid være kortest mulig. Over 5 meter bør det tas en vurdering på om kabeltykkelsen skal økes for å unngå spenningsfall, samt for å forsikre seg om at kabelen håndterer effekten.

Hva er 1-10V dimming?
Se svar

Drivere med 0/1-10V dimming kan dimme mer lineært, som vil si at 10% pådrag er 10% lys, og 80% er 80% lys, i motsetning til 230V-dimmere hvor en dimmer med 10% pådrag kan gi 3% lys, og 50% er kanskje 80% lys. Muligens litt komplisert, men det gir kort fortalt et jevnere dimmeområde å benytte 1-10V dimmer.

For tilkobling: 0/1-10V fra dimmeren kobles til 0/1-10V på driveren. Her kan flere drivere kobles i parallell og motta samme signal, slik at de styres likt. Ofte kan også 0/1-10V dimmere også kutte 230V’en, altså strømmen til driveren. Da må faselederen kobles igjennom dimmeren. For mer informasjon, se datablad på dimmer og driver.

1-10V dimmere kan ofte håndtere større laster enn 230V-dimmere.

Merk maksbelastningen på dimmeren hvis dimmeren også slår av/på strømmen til driveren. Startstrømmen kan være ganske stor for LED-drivere, og vi anbefaler å ikke nærme seg den oppgitte makseffekten.

Hva er 1-10V dimming?
Se svar

Drivere med 0/1-10V dimming kan dimme mer lineært, som vil si at 10% pådrag er 10% lys, og 80% er 80% lys, i motsetning til 230V-dimmere hvor en dimmer med 10% pådrag kan gi 3% lys, og 50% er kanskje 80% lys. Muligens litt komplisert, men det gir kort fortalt et jevnere dimmeområde å benytte 1-10V dimmer.

For tilkobling: 0/1-10V fra dimmeren kobles til 0/1-10V på driveren. Her kan flere drivere kobles i parallell og motta samme signal, slik at de styres likt. Ofte kan også 0/1-10V dimmere også kutte 230V’en, altså strømmen til driveren. Da må faselederen kobles igjennom dimmeren. For mer informasjon, se datablad på dimmer og driver.

1-10V dimmere kan ofte håndtere større laster enn 230V-dimmere.

Merk maksbelastningen på dimmeren hvis dimmeren også slår av/på strømmen til driveren. Startstrømmen kan være ganske stor for LED-drivere, og vi anbefaler å ikke nærme seg den oppgitte makseffekten.
