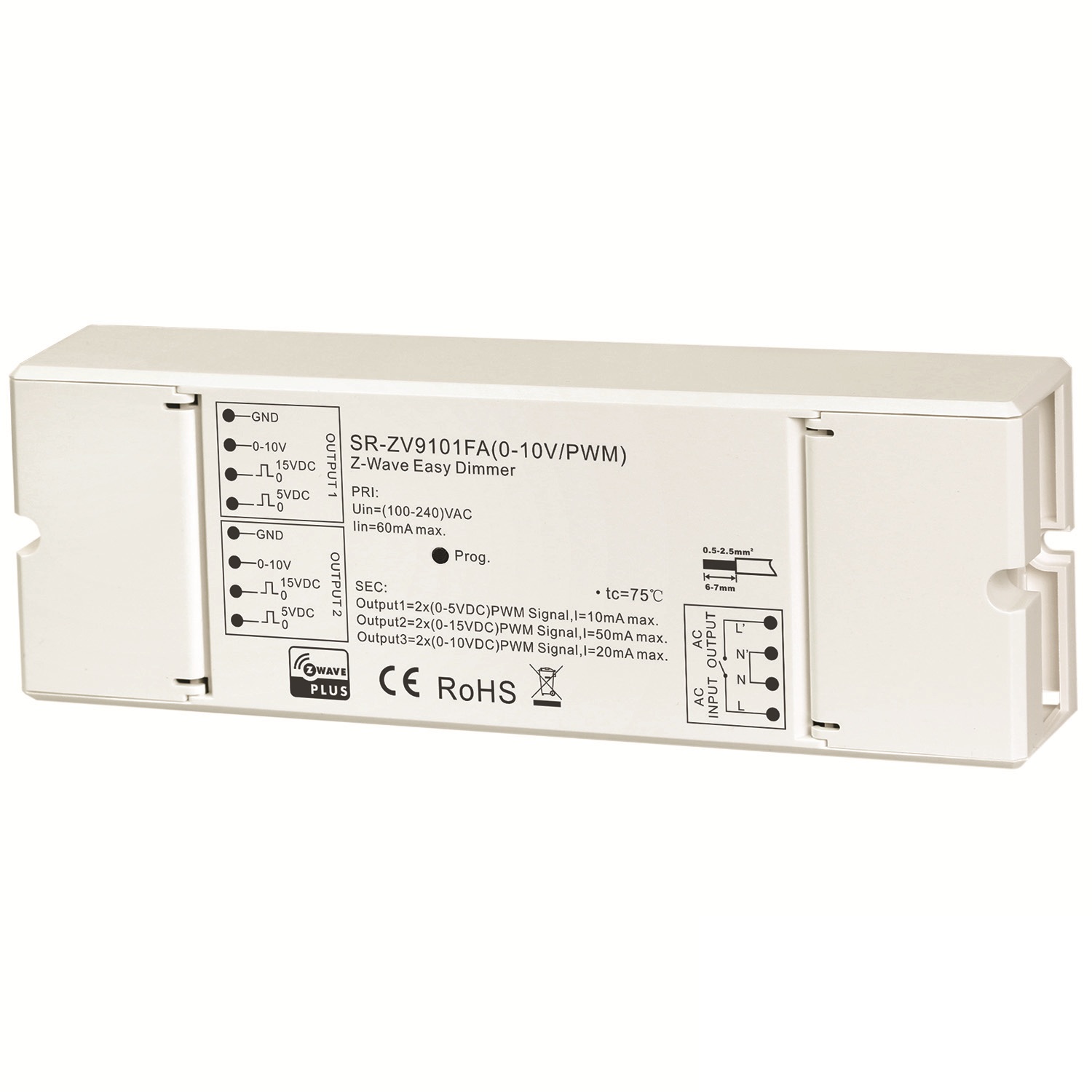

Z-wave 0-10V/PWM-dimmer

Z-wave 0-10V/PWM-dimmer omformer til styring av 2x 0-10V/PWM-signaler parallellt

På lager

kr 997 ,-

Produktnummer: 700261 Kategorier: , Stikkord: , , , ,

Beskrivelse

Z-wave 0-10V/PWM-dimmer omformer til styring av 2x 0-10V/PWM-signaler parallellt.

Teknisk info:

  • Spenning: 230V/50Hz
  • Strømforbruk: 60mA
  • Utgangssignal: 2x 0-5VDC eller 2x 0-10VDC eller 2x 0-15VDC
  • Temperaturområde: 0-40°C
  • Relativ fuktighet: 8-80%
  • IP-grad: 20

Last ned datablad

Forskrift om elektrisk utstyr

Vi er etter Forskrift om elektrisk utstyr §21 pliktig til å informere våre forbrukere at installasjons-materiell ment for å kunne inngå i et fast elektrisk anlegg kan kun installeres av en registrert installasjons virksomhet. Unntatt er elektrisk materiell som utelukkende er ment for bruk i faste teleinstallasjoner, og elektrisk materiell som forbruker selv lovlig kan installere.

FAQ

Hvor lang er leveringstiden?
Se svar

Vi jobber for å få sendt ut varer mandag, onsdag, og fredag. PostNord henter varene dagen etterpå, og fra der tar det ca. 2-5 dager før mottak, avhengig av hvor i landet det skal leveres til.

Aluminiumsprofiler har ca. 2-3 dager lengre leveringstid enn andre produkter.

Ved bestilling av profiler og andre ting, så sender vi ofte i forskjellige kolli. Dette betyr at du kan motta LED-striper og strømforsyning flere dager før profilene ankommer. Har fremdeles ikke profilene ankommet etter ~10 dager ber vi deg ta kontakt med oss på Salg@Ledbelysning.no

Hva er forskjellen på 1-, 2-, 3-, 4-, og 5-kanals dimmer?
Se svar

Antall kanaler sier noe om hvor mange ulike dioder på en LED-stripe en dimmer kan dimme.

1-kanals dimmer kan kun dimme en enkelt LED-stripe.

2-kanals dimmer kan dimme Tunable White LED-striper.

3-kanals dimmer kan dimme RGB LED-striper.

4-kanals dimmer kan dimme RGBW LED-striper.

5-kanals dimmer kan dimme RGBWW LED-striper.

Merk at TW, RGB, RGBW, RGBWW LED-striper kommer som en «kombinert LED-striper» med flere ledninger som skal tilkobles dimmeren.

En 2-, 3-, 4- eller 5-kanals dimmer betyr ikke at du kan styre alle kanalene separat, men er begrenset til å kun styre dimmenivå og fargenivå for den type LED-stripe du skal styre.

En «alt-i-én-dimmer» kan med noen mikrobrytere settes til en innstilling som gjør at den kan styre 1 til 5 kanaler, altså kan den dimme en enkeltfarget LED-stripe, eller Tunable White, eller RGB, eller RGBW, eller RGBWW.

Hvilken dimmer trenger jeg?
Se svar

For enkeltfargede LED-striper:

For vanlig dimming på primærsiden (230V) må du sjekke om driveren håndterer fasesnitt, eller faseavsnitt, og sjekke at disse er kompatible. Videre må du sjekke at dimmeren har nok kapasitet. Merk at drivereffekt er oppgitt effekt på sekundærsiden som går til LED-stripene. En dimmer bør derfor alltid ha en restkapasitet på minst ~30%.

F.eks. en 200W LED-dimmer kan håndtere en driverstørrelse på 200W/1,3 = ~153W.

For dimming på sekundærsiden (12-48V) trenger du ikke hensynta restkapasiteten, men må velge en dimmer som håndterer total effekt på LED-stripen.

For flerfargede LED-striper:

Til Tunable White, RGB, RGBW, og RGBWW LED-striper må det benyttes dimmer med flere kanaler:

Tunable White benytter 2 kanaler.

RGB benytter 3 kanaler.

RGBW benytter 4 kanaler.

RGBWW benytter 5 kanaler.

Hva er 1-10V dimming?
Se svar

Drivere med 0/1-10V dimming kan dimme mer lineært, som vil si at 10% pådrag er 10% lys, og 80% er 80% lys, i motsetning til 230V-dimmere hvor en dimmer med 10% pådrag kan gi 3% lys, og 50% er kanskje 80% lys. Muligens litt komplisert, men det gir kort fortalt et jevnere dimmeområde å benytte 1-10V dimmer.

For tilkobling: 0/1-10V fra dimmeren kobles til 0/1-10V på driveren. Her kan flere drivere kobles i parallell og motta samme signal, slik at de styres likt. Ofte kan også 0/1-10V dimmere også kutte 230V’en, altså strømmen til driveren. Da må faselederen kobles igjennom dimmeren. For mer informasjon, se datablad på dimmer og driver.

1-10V dimmere kan ofte håndtere større laster enn 230V-dimmere.

Merk maksbelastningen på dimmeren hvis dimmeren også slår av/på strømmen til driveren. Startstrømmen kan være ganske stor for LED-drivere, og vi anbefaler å ikke nærme seg den oppgitte makseffekten.

Hva er 1-10V dimming?
Se svar

Drivere med 0/1-10V dimming kan dimme mer lineært, som vil si at 10% pådrag er 10% lys, og 80% er 80% lys, i motsetning til 230V-dimmere hvor en dimmer med 10% pådrag kan gi 3% lys, og 50% er kanskje 80% lys. Muligens litt komplisert, men det gir kort fortalt et jevnere dimmeområde å benytte 1-10V dimmer.

For tilkobling: 0/1-10V fra dimmeren kobles til 0/1-10V på driveren. Her kan flere drivere kobles i parallell og motta samme signal, slik at de styres likt. Ofte kan også 0/1-10V dimmere også kutte 230V’en, altså strømmen til driveren. Da må faselederen kobles igjennom dimmeren. For mer informasjon, se datablad på dimmer og driver.

1-10V dimmere kan ofte håndtere større laster enn 230V-dimmere.

Merk maksbelastningen på dimmeren hvis dimmeren også slår av/på strømmen til driveren. Startstrømmen kan være ganske stor for LED-drivere, og vi anbefaler å ikke nærme seg den oppgitte makseffekten.
