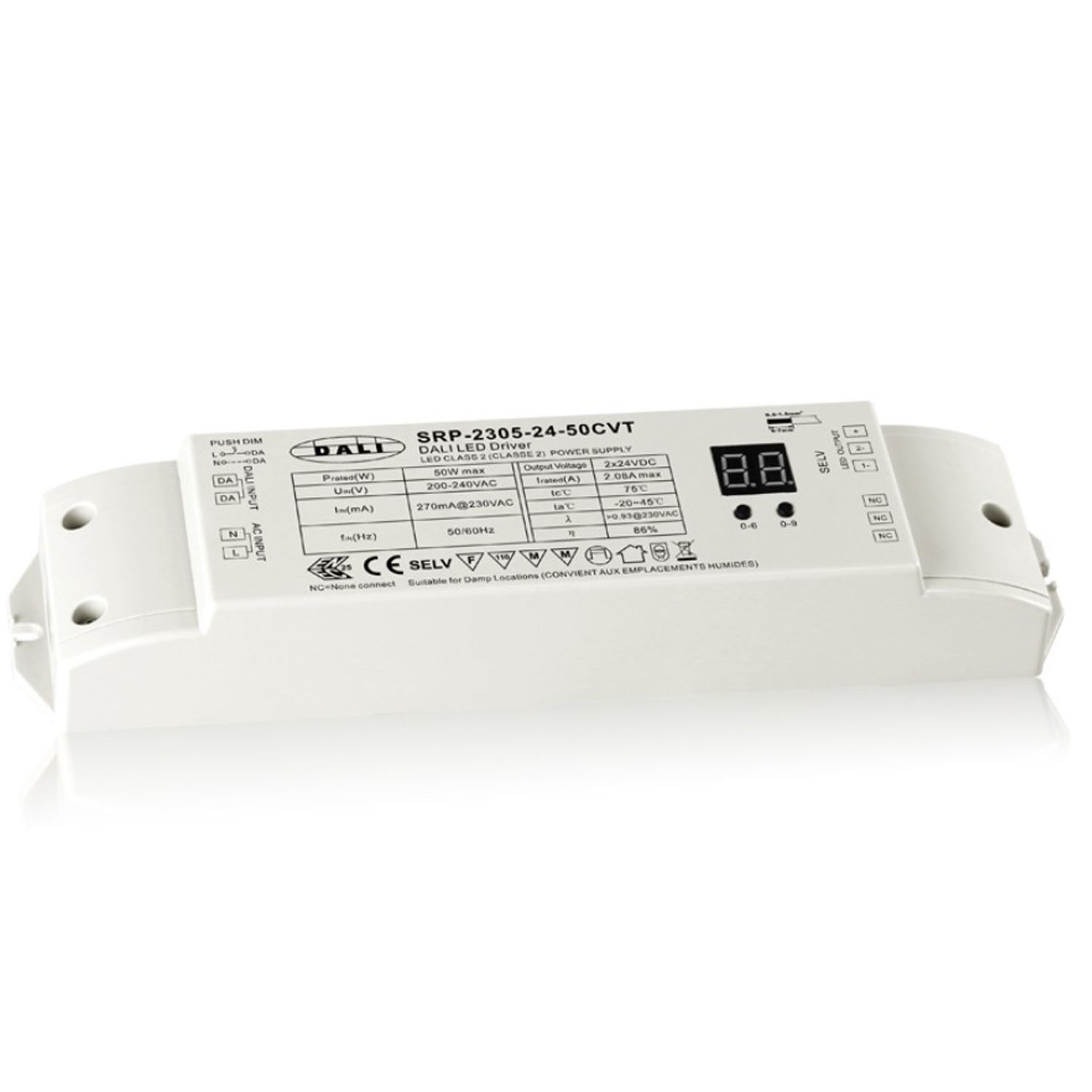

DALI 24V LED-Driver 50W/2-kanaler

DALI 24V LED-Driver 50W/2-kanaler er en 2-kanals driver med mulighet for å styre 2x enkeltfargede LED-striper separat, eller 1x tunable white LED-stripe. Kan supplere strøm, dimme og styre fargetemperatur via DALI-bus.

Kan også dimme ved hjelp av trykk-knapp brytere.

På lager

kr 1 197 ,-

Produktnummer: 600404 Kategorier: , , Stikkord: ,

Beskrivelse

DALI 24V LED-Driver 50W/2-kanaler er en 2-kanals driver med mulighet for å styre 2x enkeltfargede LED-striper separat, eller 1x tunable white LED-stripe. Kan supplere strøm, dimme og styre fargetemperatur via DALI-bus.

Kan også dimme ved hjelp av trykk-knapp brytere.

Teknisk info:

  • Inngangsspenning: 200-240V AC
  • Inngangsstrøm: 0,27A  ved 230V AC
  • Utgangsspenning: 24V DC
  • Utgangsstrøm: Maks. 2,08A, fordelt på én eller to kanaler.
  • Dimensjon: 210*50*32mm
  • Omgivelsestemperatur: -20 til +45°C
  • IP-grad: 20
  • Sertifisert DALI2: Nei

Last ned datablad

Tilleggsinformasjon

Kommunikasjon

DALI

Forskrift om elektrisk utstyr

Vi er etter Forskrift om elektrisk utstyr §21 pliktig til å informere våre forbrukere at installasjons-materiell ment for å kunne inngå i et fast elektrisk anlegg kan kun installeres av en registrert installasjons virksomhet. Unntatt er elektrisk materiell som utelukkende er ment for bruk i faste teleinstallasjoner, og elektrisk materiell som forbruker selv lovlig kan installere.

FAQ

Hvor lang er leveringstiden?
Se svar

Vi jobber for å få sendt ut varer mandag, onsdag, og fredag. PostNord henter varene dagen etterpå, og fra der tar det ca. 2-5 dager før mottak, avhengig av hvor i landet det skal leveres til.

Aluminiumsprofiler har ca. 2-3 dager lengre leveringstid enn andre produkter.

Ved bestilling av profiler og andre ting, så sender vi ofte i forskjellige kolli. Dette betyr at du kan motta LED-striper og strømforsyning flere dager før profilene ankommer. Har fremdeles ikke profilene ankommet etter ~10 dager ber vi deg ta kontakt med oss på Salg@Ledbelysning.no

Hva er forskjellen på 1-, 2-, 3-, 4-, og 5-kanals dimmer?
Se svar

Antall kanaler sier noe om hvor mange ulike dioder på en LED-stripe en dimmer kan dimme.

1-kanals dimmer kan kun dimme en enkelt LED-stripe.

2-kanals dimmer kan dimme Tunable White LED-striper.

3-kanals dimmer kan dimme RGB LED-striper.

4-kanals dimmer kan dimme RGBW LED-striper.

5-kanals dimmer kan dimme RGBWW LED-striper.

Merk at TW, RGB, RGBW, RGBWW LED-striper kommer som en «kombinert LED-striper» med flere ledninger som skal tilkobles dimmeren.

En 2-, 3-, 4- eller 5-kanals dimmer betyr ikke at du kan styre alle kanalene separat, men er begrenset til å kun styre dimmenivå og fargenivå for den type LED-stripe du skal styre.

En «alt-i-én-dimmer» kan med noen mikrobrytere settes til en innstilling som gjør at den kan styre 1 til 5 kanaler, altså kan den dimme en enkeltfarget LED-stripe, eller Tunable White, eller RGB, eller RGBW, eller RGBWW.

Hvilken dimmer trenger jeg?
Se svar

For enkeltfargede LED-striper:

For vanlig dimming på primærsiden (230V) må du sjekke om driveren håndterer fasesnitt, eller faseavsnitt, og sjekke at disse er kompatible. Videre må du sjekke at dimmeren har nok kapasitet. Merk at drivereffekt er oppgitt effekt på sekundærsiden som går til LED-stripene. En dimmer bør derfor alltid ha en restkapasitet på minst ~30%.

F.eks. en 200W LED-dimmer kan håndtere en driverstørrelse på 200W/1,3 = ~153W.

For dimming på sekundærsiden (12-48V) trenger du ikke hensynta restkapasiteten, men må velge en dimmer som håndterer total effekt på LED-stripen.

For flerfargede LED-striper:

Til Tunable White, RGB, RGBW, og RGBWW LED-striper må det benyttes dimmer med flere kanaler:

Tunable White benytter 2 kanaler.

RGB benytter 3 kanaler.

RGBW benytter 4 kanaler.

RGBWW benytter 5 kanaler.

Hvor må jeg plassere driveren?
Se svar

Drivere med IP-grad 20 må plasseres på en tørr plass, borte fra vann og fukt. Videre bør driveren plasseres på en måte som gjør at den får spredd bort varmen. Typiske plasser for en driver er sikringsskap, downlightkasse, kjøkkenskap, baderomsmøbel, o.l.

Drivere med IP-grad 67 tåler å stå ute i regn, men ikke fastmontert i vann. Husk at koblingen også må være vanntett.

NB: Driveren kan bli varm og må ikke tildekkes.

Hvor lang er leveringstiden?
Se svar

Vi jobber for å få sendt ut varer mandag, onsdag, og fredag. PostNord henter varene dagen etterpå, og fra der tar det ca. 2-5 dager før mottak, avhengig av hvor i landet det skal leveres til.

Aluminiumsprofiler har ca. 2-3 dager lengre leveringstid enn andre produkter.

Ved bestilling av profiler og andre ting, så sender vi ofte i forskjellige kolli. Dette betyr at du kan motta LED-striper og strømforsyning flere dager før profilene ankommer. Har fremdeles ikke profilene ankommet etter ~10 dager ber vi deg ta kontakt med oss på Salg@Ledbelysning.no

Kan jeg koble til driveren i stikkontakten?
Se svar

Vi har denne typen som går direkte i stikkontakten.

Alternativt vil drivere i IP67 ha en ledning som stikker ut av driveren. Denne kan påmonteres en schuko-kontakt som går rett i stikkontakten.

For drivere uten ferdigtilkoblet ledning (IP20-drivere) kan det monteres en egnet kabel og deretter en schuko-kontakt på denne.

Trenger jeg strømforsyning/driver?
Se svar

Ja, alle LED-striper med spenning oppgitt til annet enn 230V krever en LED-driver som omgjør 230V vekselstrøm, til 12V, 24V, (osv..) likestrøm.

Hvor stor effekt må jeg ha på strømforsyningen?
Se svar

Det avhenger av effekten på LED-stripen du skal benytte (ref. antall watt per meter), og totalt antall meter som skal tilkobles. I tillegg anbefales det å legge til ca. 20-30% restkapasitet for å ikke kjøre driveren alt for hardt, da mange plasseres på plasser som ikke gir optimal kjøling. Regnestykket blir derfor: antall watt per meter * antall meter * 1,3 (restkapasitet) = anbefalt driverstørrelse. Eksempelvis med en LED-stripe på 10 meter, med oppgitt effekt på 9,6W/m, vil gi en anbefalt driverstørrelse rundt: 10m*9,6W/m*1,3 = 124,8W. Siden det er vanskelig å finne en driver på nøyaktig 124,8W vil vi anbefale å runde opp til neste tilgjengelige driverstørrelse. Blir den montert ute, eller med god kjøling, kan det gjøres et valg på å ha mindre restkapasitet, og velge en driverstørrelse som er større en 10m*9,6W/m = 96W, som er minstekravet for å drive LED-stripen.

Hvordan kobler jeg mellom driver og LED-stripe?
Se svar

Ta en titt her for å se ulike tilkoblingsmåter.

Makslengde ved tilkobling i kun én ende er oppgitt spesifikt for hver variant. Ved strekk som overstiger makslengde, må LED-stripen ha mer enn én tilførsel/ledning (f.eks.: en tilkobling i hver ende, eller en i hver ende og en på midten).

Kabel mellom driver og LED-stripe bør alltid være kortest mulig. Over 5 meter bør det tas en vurdering på om kabeltykkelsen skal økes for å unngå spenningsfall, samt for å forsikre seg om at kabelen håndterer effekten.
